বিশেষভাবে তুলে ধরা

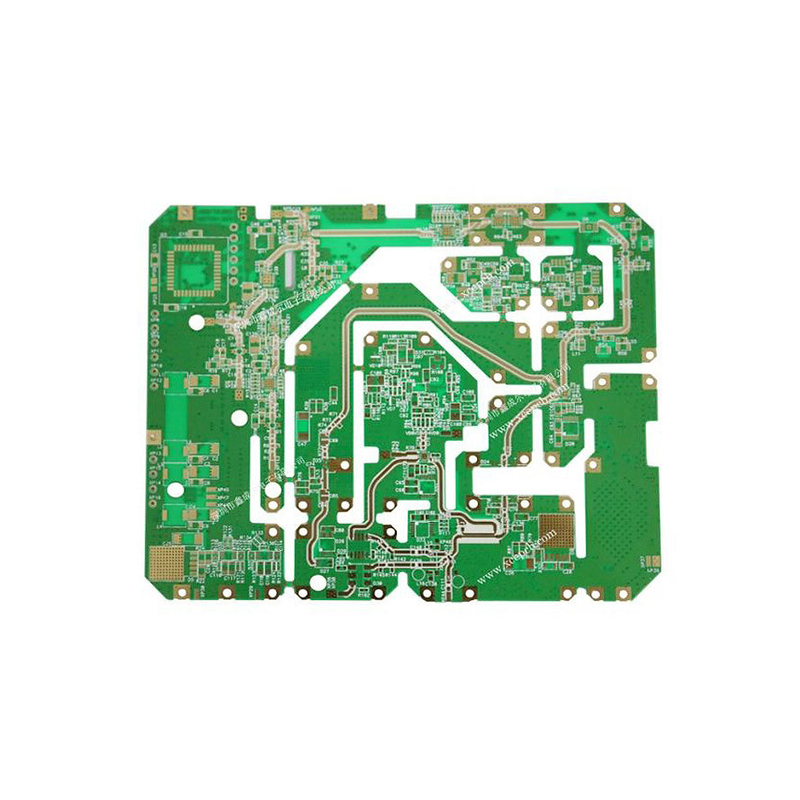

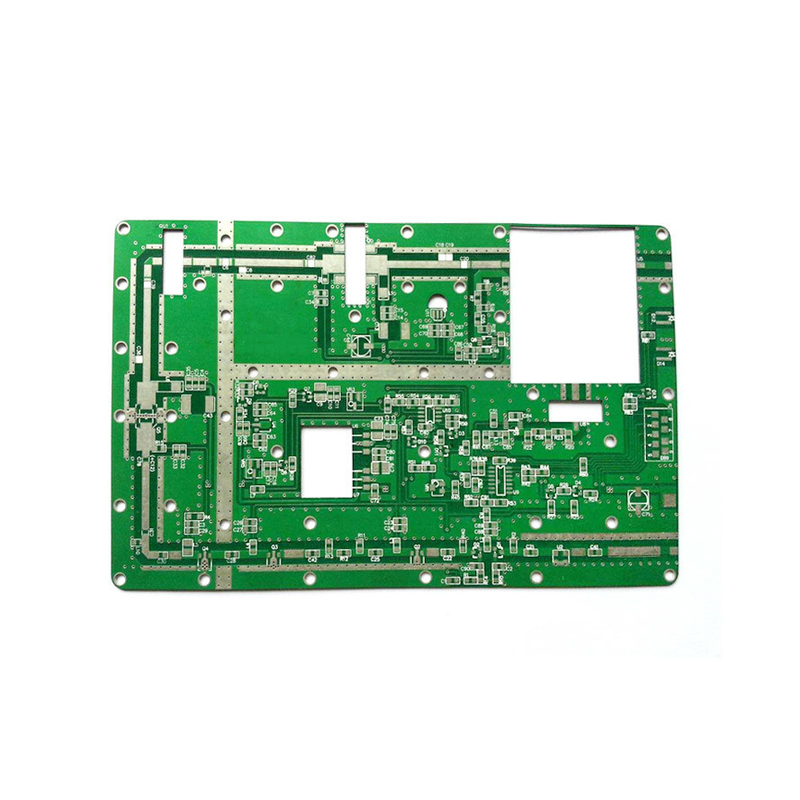

রজার্স ৪৩৫০ সারফেস মাউন্ট পিসিবি
,ওয়্যারলেস সারফেস মাউন্ট পিসিবি
,পেশাগত SMT বোর্ড সভা
-
পণ্যের নামপেশাদার রজার্স ওয়্যারলেস কমিউনিকেশন সারফেস মাউন্ট পিসিবি বোর্ড প্রস্তুতকারক
-
বৈশিষ্ট্যরজার্স 4350
-
Min. মিন. line width লাইন প্রস্থ0.2mm, 3mi, 0.075mm, 0.075mm/0.075mm(3mil/3mil), 0.1 0mm
-
Min. মিন. hole size গর্তের আকার0.20 মিমি, 0.1 মিমি, 8 মিল, 0.254-0.40 মিমি, 0.1 মিমি-1 মিমি
-
সর্বনিম্ন ট্রেস/ফাঁক0.075 মিমি বা 3মিল
-
তামার বেধ1oz, 1/2OZ 1OZ 2OZ 3OZ, আপনার অনুরোধ হিসাবে, 0.5-3.0 Oz, 1 Oz
-
বেস উপাদানFR4, অ্যালুমিনিয়াম, রজার্স, CEM-1, TG
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামXHT
-
সাক্ষ্যদানISO、IATF16949、RoSH、CE
-
মডেল নম্বারXHT PCB-11
-
ন্যূনতম চাহিদার পরিমাণকোন MOQ নেই
-
মূল্যUS$ 1-5/Pcs
-
প্যাকেজিং বিবরণফোম ব্যাগ সঙ্গে শক্ত কাগজ
-
ডেলিভারি সময়৫-৮ কার্যদিবস
-
পরিশোধের শর্তটি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
-
যোগানের ক্ষমতা600000＋ PCS/মুখ
পেশাদার রজার্স ওয়্যারলেস কমিউনিকেশন সারফেস মাউন্ট পিসিবি বোর্ড প্রস্তুতকারক
পেশাদার রজার্স ওয়্যারলেস কমিউনিকেশন সারফেস মাউন্ট পিসিবি বোর্ড প্রস্তুতকারক
রজার্স পিসিবি কি?
রজার্স পিসিবি এমন মুদ্রিত সার্কিট বোর্ড (পিসিবি) বোঝায় যা রজার্স কর্পোরেশনের উচ্চ-পারফরম্যান্স উপকরণ ব্যবহার করে তৈরি করা হয়। রজার্স কর্পোরেশন উন্নত উপকরণগুলিতে বিশ্বব্যাপী শীর্ষস্থানীয়,এবং তাদের PCB উপাদান তাদের চমৎকার বৈদ্যুতিক কর্মক্ষমতা জন্য পরিচিত হয়এই উপকরণগুলি প্রায়শই উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে যেমন টেলিযোগাযোগ, এয়ারস্পেস এবং প্রতিরক্ষা শিল্পে ব্যবহৃত হয়।রজার্স পিসিবি তাদের কম ক্ষতির জন্য পরিচিত, উচ্চ ফ্রিকোয়েন্সি, এবং উচ্চ তাপ পরিবাহিতা বৈশিষ্ট্য, তাদের চাহিদাপূর্ণ ইলেকট্রনিক অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে।
পিসিবি তৈরী করার জন্য কী কী উপাদান ব্যবহার করা হয়?
পিসিবি (প্রিন্ট সার্কিট বোর্ড) এর জন্য ব্যবহৃত উপকরণগুলি অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে পরিবর্তিত হতে পারে। তবে পিসিবি উত্পাদনে ব্যবহৃত কিছু সাধারণ উপকরণগুলির মধ্যে রয়েছেঃ
FR-4: এটি পিসিবিগুলির জন্য একটি বহুল ব্যবহৃত স্তর উপাদান। এটি একটি ধরণের কাঁচ-প্রতিরোধী ইপোক্সি ল্যামিনেট যা ভাল বৈদ্যুতিক নিরোধক এবং যান্ত্রিক শক্তি সরবরাহ করে।
তামা: তামা পিসিবিগুলিতে পরিবাহী উপাদান হিসাবে ব্যবহৃত হয়, যা বিদ্যুৎ সংকেত বহনকারী ট্রেস এবং প্যাড গঠন করে।
সোল্ডার মাস্কঃ এটি তামার ট্রেসগুলি বিচ্ছিন্ন করতে এবং সমাবেশের সময় সোল্ডার ব্রিজগুলি রোধ করতে পিসিবিতে প্রয়োগ করা একটি প্রতিরক্ষামূলক স্তর।
সিল্কস্ক্রিনঃ এই স্তরটি পিসিবিতে উপাদান, পরীক্ষার পয়েন্ট এবং অন্যান্য তথ্য লেবেল করার জন্য ব্যবহৃত হয়।
সাবস্ট্র্যাট উপকরণঃ FR-4 ছাড়াও, অন্যান্য সাবস্ট্র্যাট উপকরণ যেমন ধাতব কোর, সিরামিক এবং পলিমাইডের মতো নমনীয় উপকরণগুলি বিশেষায়িত অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।
উচ্চ-ফ্রিকোয়েন্সি উপকরণঃ উচ্চ-গতির এবং উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য, কম ডাইলেক্ট্রিক ধ্রুবক এবং কম ক্ষতির টানজেন্ট সহ বিশেষায়িত উপকরণগুলি যেমন রজার্স উপকরণগুলি ব্যবহার করা হয়।
এই উপকরণগুলি অপারেটিং পরিবেশ, অপারেশন ফ্রিকোয়েন্সি, তাপীয় প্রয়োজনীয়তা এবং পিসিবি এর যান্ত্রিক সীমাবদ্ধতার মতো কারণগুলির উপর ভিত্তি করে নির্বাচিত হয়।
পিসিবি ক্ষমতা এবং প্রযুক্তিগত বিবরণী
| না। | পয়েন্ট | সক্ষমতা |
| 1 | স্তর | ২-৬৮ এল |
| 2 | সর্বাধিক মেশিনিং আকার | 600mm*1200mm |
| 3 | বোর্ডের বেধ | 0.২-৬.৫ মিমি |
| 4 | তামার বেধ | 0.5oz-28oz |
| 5 | মিনিট ট্র্যাক/স্পেস | 2.0 মিলি/2.0 মিলি |
| 6 | ন্যূনতম সমাপ্ত ডিসপ্লে | 0. ১০ মিমি |
| 7 | সর্বাধিক বেধ এবং ব্যাসের অনুপাত | 15:1 |
| 8 | চিকিত্সা | ভিয়া, অন্ধ & buried ভিয়া, ভিয়া মধ্যে প্যাড, তামা মধ্যে ভিয়া... |
| 9 | পৃষ্ঠের সমাপ্তি / চিকিত্সা | HASL/HASL সীসা মুক্ত, রাসায়নিক টিন, রাসায়নিক স্বর্ণ, নিমজ্জন স্বর্ণ নিমজ্জন সিলভার/গোল্ড, Osp, গোল্ড প্ল্যাটিং |
| 10 | বেস উপাদান | FR408 FR408HR, PCL-370HR;IT180A, মেগট্রন 6 ((প্যানাসনিক);রজার্স 4350 FR-4 উপাদান সহ Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco ল্যামিনেট (FR-4 সহ আংশিক Ro4350B হাইব্রিড ল্যামিনেট সহ) |
| 11 | সোল্ডার মাস্কের রঙ | সবুজ, কালো, লাল, হলুদ, সাদা, নীল, বেগুনি, ম্যাট গ্রিন, ম্যাট ব্ল্যাক |
| 12 | পরীক্ষার পরিষেবা | এওআই, এক্স-রে, ফ্লাইং-সোন্ড, ফাংশন টেস্ট, প্রথম নিবন্ধ পরীক্ষক |
| 13 | প্রোফাইলিং পাঞ্চিং | রাউটিং, ভি-কাট, বেভেলিং |
| 14 | বোয়&টুইস্ট | ≤0.5% |
| 15 | এইচডিআই প্রকার | 1+n+1,2+n+2,3+n+3 |
| 16 | মিনি মেকানিক্যাল ডিপার্চার | 0.১ মিমি |
| 17 | মিনি লেজার ডিপার্চার | 0.০৭৫ মিমি |
কোম্পানির পরিচয়
এক্সএইচটি টেকনোলজি কোং লিমিটেড চীনের হুঝুতে প্রতিষ্ঠিত হয়েছিল। কোম্পানিটি শক্তিশালী এবং পেশাদার প্রযুক্তিগত, নিখুঁত মান নিশ্চিতকরণ ব্যবস্থা এবং অগ্রগতি পরীক্ষা-বিশ্লেষণ যন্ত্রের সাথে।XHT চীন মধ্যে পেশাদারী PCB প্রস্তুতকারকের এক. আপনার পিসিবি লেআউট প্রয়োজনীয়তার জন্য আমাদের পেশাদার পিসিবি ডিজাইনার রয়েছে। আমরা একক, ডাবল এবং মাল্টি-লেয়ার, স্টীল, নমনীয়, ফ্লেক্স-স্টীল প্রিন্টেড সার্কিট বোর্ড এবং পিসিবি সমাবেশ ডিজাইন করি।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
| প্রশ্ন: আপনার কোন সেবা আছে? এক্সএইচটিঃ আমরা পিসিবি উৎপাদন, এসএমটি, উপাদান সংগ্রহ, চূড়ান্ত সমাবেশ, পরীক্ষা এবং অন্যান্য পরিষেবা সহ এক-স্টপ সমাধান সরবরাহ করি। |
| প্রশ্ন: পিসিবি এবং পিসিবিএ উদ্ধৃতির জন্য কী প্রয়োজন? এক্সএইচটিঃ পিসিবি জন্যঃ গারবার ফাইল এবং প্রযুক্তিগত প্রয়োজনীয়তা ((উপাদান,আকার, পৃষ্ঠ শেষ চিকিত্সা, তামার বেধ,বোর্ড বেধ) এবং আপনার প্রয়োজনীয় পরিমাণ। পিসিবিএ-র ক্ষেত্রে: উপরে উল্লিখিত ফাইল, বিওএম, পিক অ্যান্ড প্লেস ফাইল। |
| প্রশ্ন: আমার ফাইলগুলো কি নিরাপদ? এক্সএইচটি: আপনার ফাইলগুলি সম্পূর্ণ সুরক্ষিত এবং সুরক্ষিত। আমরা পুরো প্রক্রিয়া জুড়ে আমাদের গ্রাহকদের জন্য বৌদ্ধিক সম্পত্তি রক্ষা করি।ক্লায়েন্টদের সকল ডকুমেন্ট তৃতীয় পক্ষের সাথে শেয়ার করা হয় না. ক্লায়েন্টের অনুরোধে, আমরা ক্লায়েন্টের পক্ষ থেকে স্থানীয় আইন মেনে একটি এনডিএ স্বাক্ষর করব এবং ক্লায়েন্টের তথ্য অত্যন্ত গোপনীয় রাখার প্রতিশ্রুতি দেব। |
| প্রশ্নঃ আপনার পিসিবি/পিসিবিএ পরিষেবাগুলির প্রধান পণ্যগুলি কী কী? এক্সএইচটিঃ অটোমোটিভ, মিলিটারি, এয়ারস্পেস, ইন্ডাস্ট্রি কন্ট্রোল, মেডিকেল কেয়ার, আইওটি, স্মার্ট হোম, রোবট, অটো পার্টস, ক্যামেরা, ইউএভি। |
| প্রশ্নঃ আপনার ন্যূনতম অর্ডার পরিমাণ (এমওকিউ) কত? এক্সএইচটিঃ আমাদের এমওকিউ 1 পিসি, আমরা নমনীয়তার সাথে ছোট পাশাপাশি বড় পরিমাণে উত্পাদন পরিচালনা করতে সক্ষম। |
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
