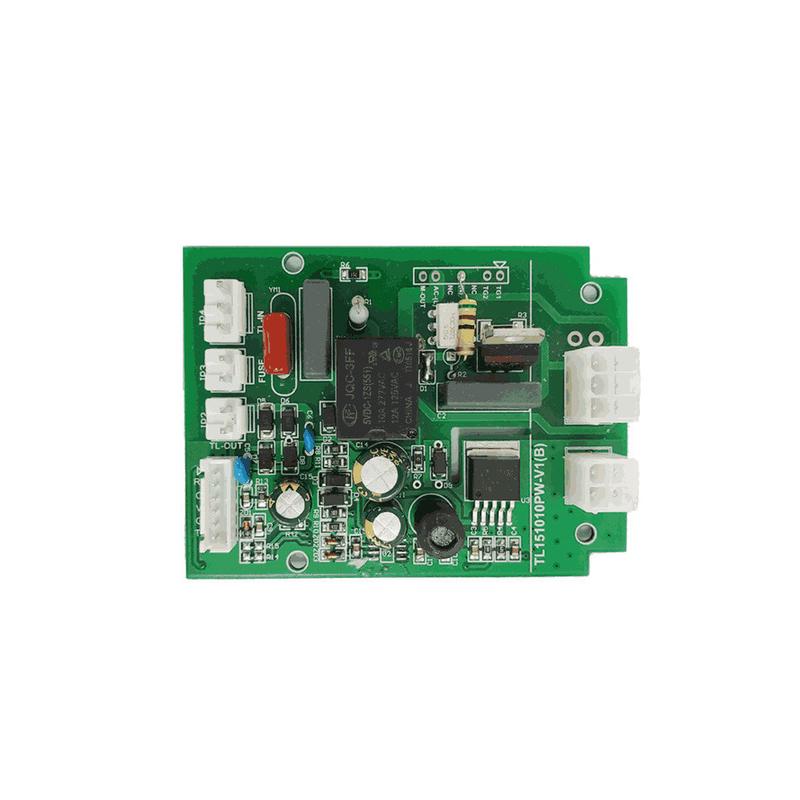

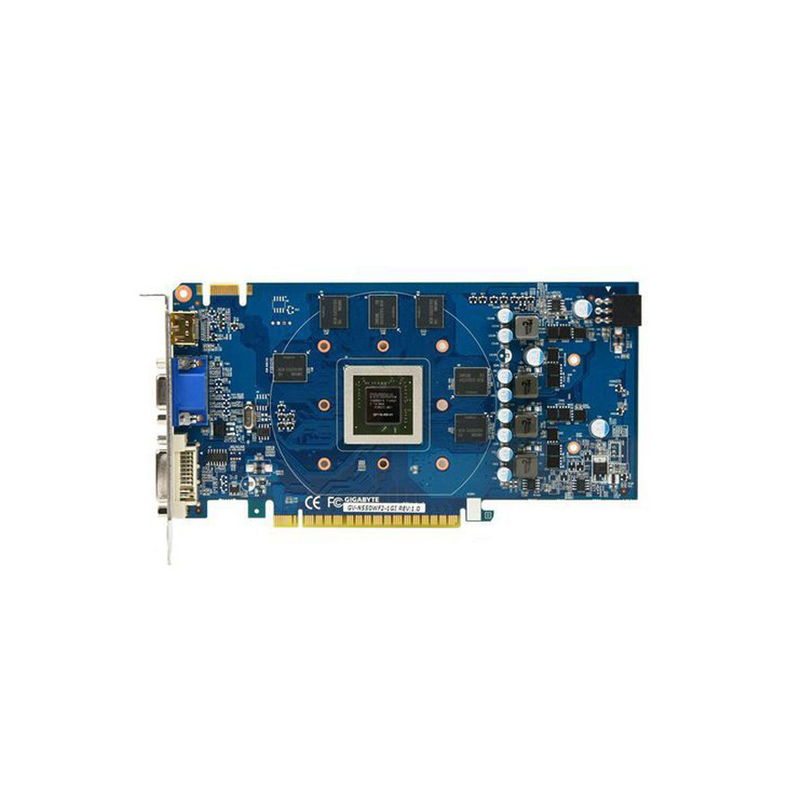

ইলেকট্রনিক ডিভাইস Rogers Fr4 প্রোটোটাইপ PCB উত্পাদন সমাবেশ

ইলেকট্রনিক ডিভাইস Rogers Fr4 প্রোটোটাইপ PCB উত্পাদন সমাবেশ

পিসিবি তামা প্যাটার্নিং

পিসিবি উত্পাদনে,প্রথম ধাপটি হ'ল তামার ফয়েল পিসিবি স্তরগুলিতে একটি প্রতিরক্ষামূলক মুখোশের উপর প্রস্তুতকারকের সিএএম সিস্টেমে প্যাটার্নটি প্রতিলিপি করা।পরবর্তী ইটিং মাস্ক দ্বারা unprotected অবাঞ্ছিত তামা অপসারণ. (বিকল্পভাবে, একটি পরিবাহী কালি একটি ফাঁকা (অ-পরিবাহী) বোর্ডে কালি-জেট করা যেতে পারে। এই কৌশলটি হাইব্রিড সার্কিট তৈরিতেও ব্যবহৃত হয়।)

1. সিল্ক স্ক্রিন প্রিন্টিং প্রতিরক্ষামূলক মাস্ক তৈরি করতে ইট প্রতিরোধী কালি ব্যবহার করে।
2. ফটোগ্রাভিং একটি ফটোগ্রাভিং মাস্ক এবং বিকাশকারী ব্যবহার করে একটি ইউভি-সংবেদনশীল ফটোগ্রাভিং লেপ নির্বাচন করে এবং এইভাবে একটি ফটোগ্রাভিং মাস্ক তৈরি করে যা এর নীচে তামা রক্ষা করবে।উচ্চ রেজোলিউশনের প্রয়োজনীয়তার জন্য কখনও কখনও সরাসরি ইমেজিং কৌশল ব্যবহার করা হয়. তাপ প্রতিরোধের সাথে পরীক্ষা করা হয়েছে। একটি ফটোমাস্কের পরিবর্তে একটি লেজার ব্যবহার করা যেতে পারে। এটি মাস্কহীন লিথোগ্রাফি বা সরাসরি ইমেজিং হিসাবে পরিচিত।
3. পিসিবি ফ্রিজিং একটি দুই বা তিন অক্ষের যান্ত্রিক ফ্রিজিং সিস্টেম ব্যবহার করে সাবস্ট্র্যাট থেকে তামার ফয়েল ফ্রিজ করে।একটি পিসিবি ফ্রেজিং মেশিন (পিসিবি প্রোটোটাইপার হিসাবে উল্লেখ করা হয়) একটি প্লটারের অনুরূপভাবে কাজ করে, হোস্ট সফটওয়্যার থেকে কমান্ড গ্রহণ করে যা x, y, এবং (যদি প্রাসঙ্গিক হয়) z অক্ষের মধ্যে ফ্রিজিং হেডের অবস্থান নিয়ন্ত্রণ করে।
4. লেজার প্রতিরোধের অপসারণ তামা ধাতুপট্টাবৃত ল্যামিনেটে কালো পেইন্ট স্প্রে করুন, সিএনসি লেজার প্লটারে রাখুন। লেজার রাস্টার-স্ক্যান পিসিবি এবং অপসারণ (বাষ্পীভূত) যেখানে কোনও প্রতিরোধের প্রয়োজন নেই সেখানে পেইন্ট। (দ্রষ্টব্যঃলেজার কপার এবলেশন খুব কমই ব্যবহার করা হয় এবং এটি পরীক্ষামূলক বলে মনে করা হয়.
5. লেজার খোদাই তামা সরাসরি একটি সিএনসি লেজার দ্বারা অপসারণ করা যেতে পারে। উপরে পিসিবি ফ্রিজিংয়ের মতো এটি মূলত প্রোটোটাইপিংয়ের জন্য ব্যবহৃত হয়।
6. ইডিএম ইটচিং একটি বৈদ্যুতিক তরল মধ্যে ডুবে একটি স্তর থেকে একটি ধাতু অপসারণ করার জন্য একটি বৈদ্যুতিক নিষ্কাশন ব্যবহার করে

যে পদ্ধতিটি বেছে নেওয়া হয়েছে তা নির্মিত বোর্ডের সংখ্যা এবং প্রয়োজনীয় রেজোলিউশনের উপর নির্ভর করে।

পিসিবি সমাবেশ পরিষেবাতে ল্যামিনেশন

মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ডগুলির বোর্ডের ভিতরে ট্রাস স্তর রয়েছে। এটি একটি চাপ এবং তাপ প্রয়োগ করে একটি প্রেসে উপাদানগুলির স্তরকে স্তরিত করে অর্জন করা হয়।এর ফলে একটি অবিচ্ছেদ্য এক টুকরা পণ্যউদাহরণস্বরূপ, একটি চার-স্তর PCB সমাবেশ পরিষেবা একটি দ্বি-পার্শ্বযুক্ত তামা-ক্ল্যাটেড ল্যামিনেট থেকে শুরু করে তৈরি করা যেতে পারে, উভয় পক্ষের সার্কিট্রি খোদাই,তারপর উপরের এবং নীচের প্রাক-প্রাগ এবং তামা ফয়েল থেকে ল্যামিনেট. তারপর এটি উপরে এবং নীচে স্তরগুলিতে ট্রেস পেতে ড্রিল করা হয়, প্ল্যাট করা হয় এবং আবার খোদাই করা হয়।

অভ্যন্তরীণ স্তরগুলি ল্যামিনেট করার আগে সম্পূর্ণ মেশিন পরিদর্শন করা হয় কারণ পরে ভুলগুলি সংশোধন করা যায় না।স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই) মেশিনগুলি মূল ডিজাইন ডেটা থেকে উত্পন্ন ডিজিটাল চিত্রের সাথে বোর্ডের একটি চিত্রের তুলনা করেস্বয়ংক্রিয় অপটিক্যাল শেপিং (এওএস) মেশিনগুলি তারপরে একটি লেজার ব্যবহার করে অনুপস্থিত তামা যোগ করতে বা অতিরিক্ত তামা অপসারণ করতে পারে, পিসিবিগুলির সংখ্যা হ্রাস করে যা বাতিল করতে হবে।পিসিবি ট্র্যাকের প্রস্থ মাত্র ১০ মাইক্রোমিটার হতে পারে.

স্পেসিফিকেশন

প্রোটোটাইপ পিসিবি উত্পাদন সমাবেশ

প্রোটোটাইপ পিসিবি উত্পাদন সমাবেশ একটি প্রোটোটাইপ মুদ্রিত সার্কিট বোর্ড (পিসিবি) তৈরি এবং এটিতে উপাদানগুলি একত্রিত করার প্রক্রিয়া জড়িত।এই প্রক্রিয়াটি সাধারণত নিম্নলিখিত পদক্ষেপগুলি অন্তর্ভুক্ত করে:

নকশা: প্রথম ধাপ হল কম্পিউটার-সহায়িত নকশা (সিএডি) সফটওয়্যার ব্যবহার করে পিসিবি লেআউট ডিজাইন করা। এতে সার্কিট স্কিম তৈরি, উপাদানগুলি স্থাপন এবং ট্র্যাকগুলি রুট করা জড়িত।

উত্পাদনঃ একবার নকশাটি চূড়ান্ত হয়ে গেলে, পিসিবি প্রোটোটাইপটি তৈরি করা হয়। এটিতে ফাইবারগ্লাসের মতো একটি স্তর উপাদান ব্যবহার করে শারীরিক বোর্ড তৈরি করা জড়িত,এবং তারপর একটি চালক তামার স্তর প্রয়োগ ব্যবহার করে একটি প্রক্রিয়া যেমন খোদাই বা plating.

উপাদান সংগ্রহঃ প্রয়োজনীয় ইলেকট্রনিক উপাদান সংগ্রহ করা হয় এবং সমাবেশ প্রক্রিয়ার জন্য ক্রয় করা হয়। এর মধ্যে রয়েছে প্রতিরোধক, ক্যাপাসিটার, ইন্টিগ্রেটেড সার্কিট, সংযোগকারী,এবং সার্কিটের জন্য প্রয়োজনীয় অন্যান্য অংশ.

সমাবেশঃ পরবর্তীতে প্রোটোটাইপের জটিলতার উপর নির্ভর করে অটোমেটেড পিক-এন্ড-প্লেস মেশিন বা ম্যানুয়াল সমাবেশ ব্যবহার করে উপাদানগুলি পিসিবিতে একত্রিত করা হয়।

সোল্ডারিংঃ উপাদানগুলি বৈদ্যুতিক সংযোগ স্থাপনের জন্য পিসিবি-তে সোল্ডার করা হয়। এটি তরঙ্গ সোল্ডারিং, রিফ্লো সোল্ডারিং বা হ্যান্ড সোল্ডারিং ব্যবহার করে করা যেতে পারে,বিশেষ প্রয়োজনীয়তার উপর নির্ভর করে.

পরিদর্শন এবং পরীক্ষাঃ সমাবেশ শেষ হলে, প্রোটোটাইপ পিসিবি পরীক্ষা এবং পরীক্ষার মধ্য দিয়ে যায় যাতে নিশ্চিত হয় যে সমস্ত উপাদান সঠিকভাবে স্থাপন এবং সোল্ডার করা হয়েছে,এবং যে সার্কিট উদ্দেশ্য অনুযায়ী কাজ করে.

পুনরাবৃত্তিঃ পরীক্ষার সময় যদি কোনও সমস্যা সনাক্ত করা হয় তবে নকশাটি সংশোধন করা প্রয়োজন হতে পারে এবং পছন্দসই কার্যকারিতা অর্জন না হওয়া পর্যন্ত প্রোটোটাইপ পিসিবি সমাবেশ প্রক্রিয়াটি পুনরাবৃত্তি করা প্রয়োজন হতে পারে।

সামগ্রিকভাবে, প্রোটোটাইপ পিসিবি উত্পাদন সমাবেশের জন্য ডিজাইন দক্ষতা, উপাদান সরবরাহ, সমাবেশ দক্ষতা,আরও উন্নয়ন ও পরীক্ষার জন্য একটি কার্যকরী প্রোটোটাইপ তৈরি করার জন্য পরীক্ষার ক্ষমতা.

ইলেকট্রনিক ডিভাইস প্রোটোটাইপ পিসিবি উত্পাদন সমাবেশ নেতৃস্থানীয় প্রস্তুতকারক

1. সম্পূর্ণ BOM উপাদান সরবরাহ এবং অংশ নির্বাচন প্রদান
2. মূল কারখানা এবং প্রথম স্তরের এজেন্ট থেকে, মূল খাঁটি গ্যারান্টি
3. 50,000 টিরও বেশি ধরণের উপাদান সবসময় স্টক থাকে
4. গ্রাহকরা চাহিদা অনুযায়ী কিনতে পারেন, পুরো প্যাকেজটি কিনতে হবে না

5এসএমটির জন্য নাইট্রোজেন গ্যাস রিফ্লো সোল্ডারিং প্রযুক্তি।

6. উচ্চমানের এসএমটি এবং সোল্ডার সমাবেশ লাইন

7উচ্চ ঘনত্বের আন্তঃসংযুক্ত বোর্ড স্থাপন প্রযুক্তির ক্ষমতা।
