একক স্তর সার্কিট বোর্ডের সুবিধা
(১) কম খরচঃ এক-স্তরীয় পিসিবি বোর্ডের উত্পাদন খরচ তুলনামূলকভাবে কম, কারণ শুধুমাত্র এক স্তর তামা ফয়েল এবং একটি স্তর স্তর প্রয়োজন হয়,এবং উৎপাদন প্রক্রিয়া তুলনামূলকভাবে সহজ.
(২) সহজ উত্পাদনঃ অন্যান্য কাঠামোগত ধরণের পিসিবি বোর্ডের তুলনায়, একক স্তরীয় পিসিবি বোর্ডের উত্পাদন পদ্ধতি তুলনামূলকভাবে সহজ,শুধুমাত্র একপাশের তারের এবং এক স্তরীয় জারা পরিচালনা করতে হবে, তাই উৎপাদন অসুবিধা কম।
(3) উচ্চ নির্ভরযোগ্যতাঃ একক স্তরের পিসিবি বোর্ডের মাল্টি-স্তর ওয়্যারিং এবং সংযোগ নেই, তাই উচ্চ নির্ভরযোগ্যতার সাথে শর্ট সার্কিট এবং হস্তক্ষেপের সমস্যা সহজ নয়।
(4) সহজ সার্কিটের জন্য উপযুক্তঃ একক স্তরীয় পিসিবি বোর্ড সহজ সার্কিট ডিজাইনের জন্য উপযুক্ত, যেমন এলইডি লাইট, শব্দ ইত্যাদি, সার্কিটের বেশিরভাগ কম জটিলতার প্রয়োজনীয়তা পূরণ করতে পারে।
মাল্টিলেয়ার সার্কিট বোর্ডের সুবিধা
1, মাল্টি-লেয়ার সার্কিট বোর্ড সমাবেশ ঘনত্ব উচ্চ, আকার ছোট, ইলেকট্রনিক পণ্য ভলিউম ছোট এবং ছোট হচ্ছে,পিসিবি সার্কিট বোর্ড ফাংশন এছাড়াও উচ্চতর প্রয়োজনীয়তা সামনে রাখা হয়, মাল্টি-লেয়ার সার্কিট বোর্ডের চাহিদাও বাড়ছে।
2, মাল্টি-লেয়ার পিসিবি সার্কিট বোর্ড স্থাপনার লাইন নির্বাচন সুবিধাজনক, স্থাপনার লাইন দৈর্ঘ্য ব্যাপকভাবে সংক্ষিপ্ত হয়, ইলেকট্রনিক উপাদানগুলির মধ্যে স্থাপনার লাইন হ্রাস পায়,কিন্তু ডেটা সিগন্যাল সংক্রমণ হার উন্নত.
3. উচ্চ-ফ্রিকোয়েন্সি সার্কিটের জন্য, গ্রাউন্ডে প্রবেশের পরে, সিগন্যাল লাইনের স্থিতিশীল এবং গ্রাউন্ডে একটি নিম্ন বৈশিষ্ট্যগত প্রতিবন্ধকতা রয়েছে,এবং পাওয়ার সার্কিটের বৈশিষ্ট্যগত প্রতিবন্ধকতা ব্যাপকভাবে হ্রাস করা হয়, যার একটি উল্লেখযোগ্য আটক প্রভাব আছে।
4. তাপ অপসারণ ফাংশন জন্য উচ্চতর প্রয়োজনীয়তা সঙ্গে ইলেকট্রনিক পণ্য জন্য, ধাতু কোর তাপ অপসারণ স্তর মাল্টি-স্তর সার্কিট বোর্ড উপর সেট আপ করা যেতে পারে,যা সুরক্ষার প্রয়োজনীয়তা পূরণের জন্য সুবিধাজনক, তাপ অপসারণ এবং অন্যান্য বিশেষ ফাংশন।
আমাদের যা দরকার:
* খালি পিসিবি এর গারবার ফাইল
* উপকরণ তালিকা অন্তর্ভুক্ত করতে হবেঃ প্রস্তুতকারকের অংশ নম্বর, অংশের ধরন, প্যাকেজিংয়ের ধরন,
রেফারেন্স নামকরণ এবং পরিমাণ অনুযায়ী তালিকাভুক্ত উপাদানগুলির অবস্থান
* নন-স্ট্যান্ডার্ড উপাদানগুলির জন্য মাত্রা নির্দিষ্টকরণ
* কোনও পরিবর্তন বিজ্ঞপ্তি সহ সমাবেশের অঙ্কন
* চূড়ান্ত পরীক্ষার পদ্ধতি (যদি থাকে)
তামার বেধ | ১ ওনস ~ ৩ ওনস,0.৫-৫ ওজ | বেস উপাদান | FR4, অ্যালুমিনিয়াম, TG, Rogers, CEM-1 |
বোর্ডের বেধ | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | ন্যূনতম লাইন প্রস্থ | 3 মি, 4 মিল, 0.1 মিমি, 0.1 মিমি (ফ্ল্যাশ গোল্ড) / 0.15 মিমি (এইচএএসএল), 0.1 10 মিমি |
ক্ষুদ্রতম গর্তের আকার | 0.25 মিমি, 0.1 মিমি, 0.2 মিমি, 0.15-0.2 মিমি, 0.1 মিমি-1 মিমি | সারফেস ফিনিশিং | HASL, OSP, ENIG, HASL সীসা মুক্ত, নিমজ্জন স্বর্ণ |
মিনি লাইন স্পেসিং | 0.003", 4 মিলি, 0.2 মিমি, 0.15 মিমি, 0.1 মিমি4 মিলি) | পণ্যের নাম | প্রিন্টেড সার্কিট বোর্ড, 94V0 পিসিবি ডিজাইন / পিসিবি উত্পাদন |
প্রয়োগ | ইলেকট্রনিক্স ডিভাইস, ভোক্তা ইলেকট্রনিক্স, ইলেকট্রনিক্স পণ্য, শিল্প, ইত্যাদি | সোল্ডার মাস্ক | নীল, সবুজ, লাল, নীল, সাদা, কালো, হলুদ, সবুজ, কালো, সাদা, লাল, নীল ইত্যাদি। |
স্তর | ১-২০ স্তর, ১-২৪ স্তর | রোহস | সীসা মুক্ত |
টার্নকি পিসিবিএ | পিসিবি + উপাদান সরবরাহ + সমাবেশ + প্যাকেজিং | ||||
সমাবেশের বিবরণ | এসএমটি এবং থ্রু-হোল, আইএসও লাইন | ||||
লিড টাইম | প্রোটোটাইপঃ ১৫ কার্যদিবস। ভর অর্ডারঃ ২০-২৫ কার্যদিবস | ||||
পণ্যের উপর পরীক্ষা | ফ্লাইং প্রোব পরীক্ষা, এক্স-রে পরিদর্শন, এওআই পরীক্ষা, কার্যকরী পরীক্ষা | ||||
পরিমাণ | ন্যূনতম পরিমাণঃ 1pcs. প্রোটোটাইপ, ছোট আদেশ, ভর আদেশ, সব ঠিক আছে | ||||
আমাদের যে ফাইলগুলো দরকার | পিসিবিঃ গারবার ফাইল ((সিএএম, পিসিবি, পিসিবিডোক) | ||||
আমাদের যে ফাইলগুলো দরকার | উপাদানঃ উপকরণ তালিকা (বিওএম তালিকা) | ||||
আমাদের যে ফাইলগুলো দরকার | সমাবেশঃ পিক-এন-প্লেস ফাইল | ||||
পিসিবি প্যানেলের আকার | ন্যূনতম আকারঃ 0.25 * 0.25 ইঞ্চি ((6 * 6mm) | ||||
সর্বাধিক আকারঃ 20 * 20 ইঞ্চি ((500 * 500 মিমি) | |||||
পিসিবি সোল্ডারের ধরন | জল দ্রবণীয় সোল্ডার পেস্ট, RoHS সীসা মুক্ত | ||||
উপাদানগুলির বিবরণ | প্যাসিভ ০২০১ আকার পর্যন্ত | ||||
উপাদানগুলির বিবরণ | BGA এবং VFBGA | ||||
উপাদানগুলির বিবরণ | সীসাবিহীন চিপ ক্যারিয়ার/সিএসপি | ||||
উপাদানগুলির বিবরণ | ডাবল-সাইডেড এসএমটি সমাবেশ | ||||
উপাদানগুলির বিবরণ | ফাইন পিচ 0.8 মিলিমিটার | ||||
উপাদানগুলির বিবরণ | বিজিএ মেরামত ও পুনর্নির্মাণ | ||||
উপাদানগুলির বিবরণ | অংশ অপসারণ এবং প্রতিস্থাপন | ||||
উপাদান প্যাকেজ | টেম্প, টিউব, রিল, লস পার্টস কাটুন | ||||
পিসিবি সমাবেশ | ড্রিলিং ---- এক্সপোজার ---- প্লাস্টিং ---- ইটেজিং ও স্ট্রিপিং ---- পঞ্চিং ---- ইলেকট্রিকাল টেস্টিং ---- এসএমটি ---- ওয়েভ সোল্ডারিং ---- একত্রিত করা ---- আইসিটি ---- ফাংশন টেস্টিং ---- তাপমাত্রা ও আর্দ্রতা পরীক্ষা |
প্রশ্ন: পিসিবিএ তৈরিতে আপনি কোন ফাইল ব্যবহার করেন?
উত্তরঃ গারবার বা ঈগল, বিওএম তালিকা, পিএনপি এবং উপাদান অবস্থান।
প্রশ্ন: আপনি কি নমুনা দিতে পারবেন?
উত্তরঃ হ্যাঁ, আমরা ভর উত্পাদনের আগে আপনার পরীক্ষার জন্য কাস্টম নমুনা দিতে পারি।
প্রশ্নঃ গারবার, বিওএম এবং পরীক্ষার পদ্ধতি পাঠানোর পরে আমি কতক্ষণ উদ্ধৃতি পেতে পারি?
উত্তরঃ পিসিবি কোটেশনের জন্য 6 ঘন্টার মধ্যে এবং পিসিবিএ কোটেশনের জন্য প্রায় 24 ঘন্টা।
প্রশ্নঃ আমি কীভাবে আমার পিসিবিএ উত্পাদনের প্রক্রিয়াটি জানতে পারি?
উত্তরঃ পিসিবি উৎপাদন ও উপাদান কেনার জন্য ৭-১০ দিন এবং পিসিবি সমাবেশ ও পরীক্ষার জন্য ১০ দিন।
প্রশ্ন. আমি যখন আপনাকে পাঠাব তখন কি আমার নকশা নিরাপদ থাকবে?
আপনার ফাইলগুলি সম্পূর্ণ সুরক্ষিত এবং সুরক্ষিত অবস্থায় রাখা হয় যখন Kerongda তাদের দখলে থাকে। আপনার ফাইলগুলি কখনই তৃতীয় পক্ষের সাথে ভাগ করা হয় না, কেবলমাত্র আমাদের সহকর্মীরা আপনার ডিজাইন ফাইলগুলিতে অ্যাক্সেস করতে পারে।যেহেতু তারা তোমার সম্পত্তিআমরা আপনার ফাইলের কপিরাইটকে সম্মান করি। গ্রাহক আপনার প্রয়োজনীয়তা এবং লিখিত অনুমোদন অনুযায়ী এই ফাইলগুলির ব্যবস্থাপনা নিয়ন্ত্রণ করে।
প্রশ্ন. গ্যারান্টি কি?
গ্যারান্টি ২ বছর।

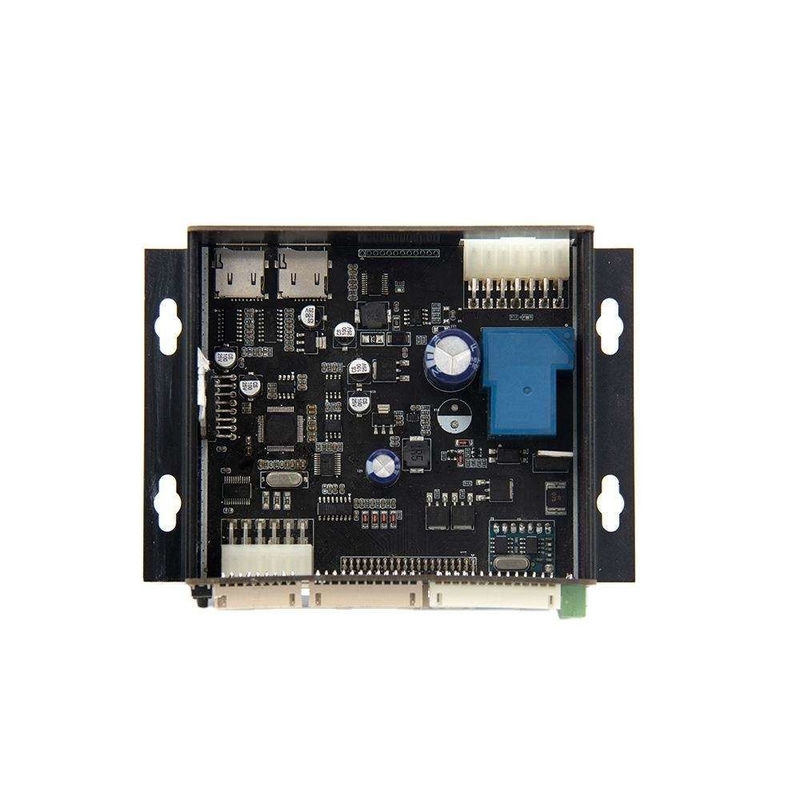

প্রোটোটাইপ কুইক টার্ন সার্কিট বোর্ড সমাবেশ ইএমএস পিসিবিএ প্রতিযোগিতামূলক মূল্য
আমাদের একটি শক্তিশালী ইলেকট্রনিক উপাদান সরবরাহ চেইন আছে, আমরা আপনার BOM তালিকা জন্য প্রতিযোগিতামূলক মূল্য অফার করতে পারেন।
আমরা আমাদের ক্লায়েন্টদের অনন্য চাহিদা মেটাতে ব্যাপক EMS সমাধান প্রদান বিশেষজ্ঞ.
