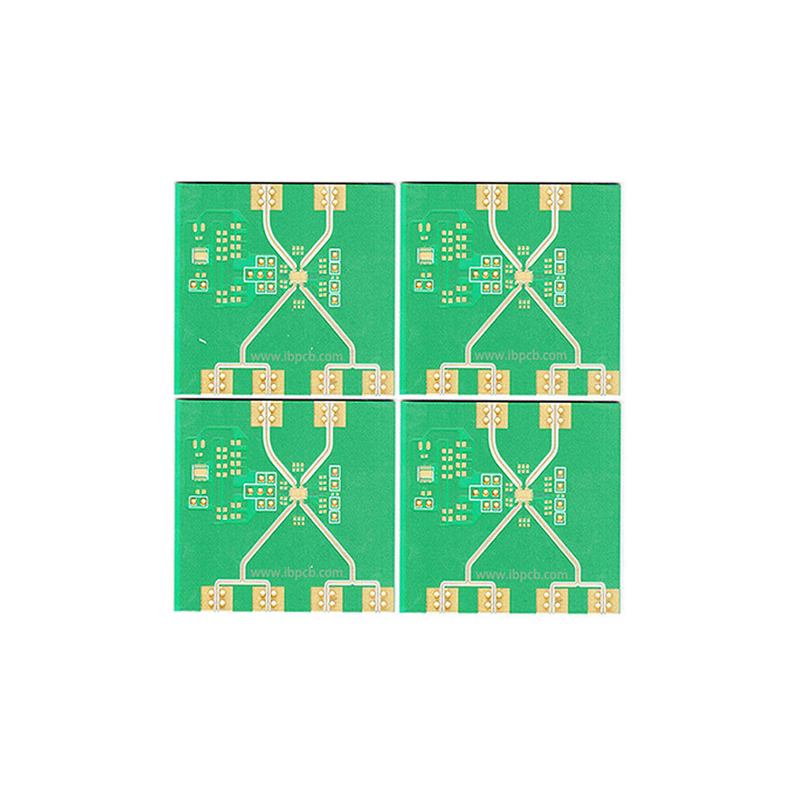

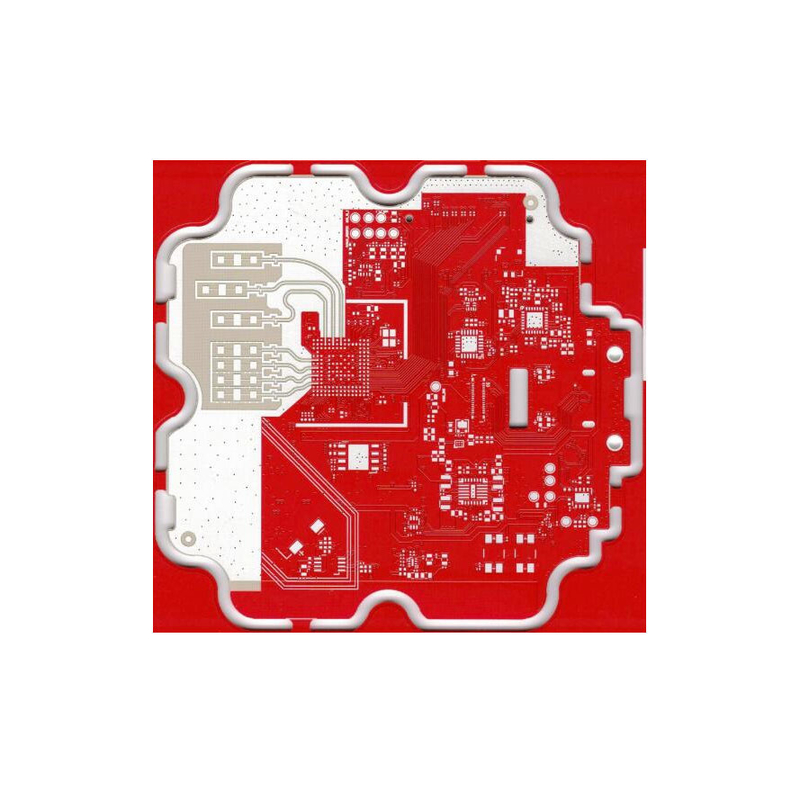

পিসিবি কারখানা কাস্টম উচ্চ ফ্রিকোয়েন্সি পিসিবি বোর্ড ROGERS মুদ্রিত সার্কিট বোর্ড উত্পাদন

পণ্যের বর্ণনাঃ

0.5-6.0oz থেকে শুরু করে তামার বেধের বিকল্পগুলির সাথে, আমাদের উচ্চ ফ্রিকোয়েন্সি PCBs উচ্চ পরিবাহিতা এবং ভাল তাপ ব্যবস্থাপনা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য নিখুঁত।আমরা উন্নত উত্পাদন কৌশল ব্যবহার করি যাতে তামার বেধ পুরো বোর্ড জুড়ে সামঞ্জস্যপূর্ণ হয়.

আমাদের ন্যূনতম ট্র্যাক/স্পেস ৪/৪ মিলিমিটার, যা বৃহত্তর রাউটিং ঘনত্ব এবং আরও কমপ্যাক্ট ডিজাইনের অনুমতি দেয়।কারণ এটি সংকেত হ্রাস এবং সামগ্রিক কর্মক্ষমতা উন্নত করতে সহায়তা করে.

আমরা HASL, ENIG, Immersion Silver, এবং OSP সহ বিভিন্ন ধরণের পৃষ্ঠতল সমাপ্তি বিকল্প সরবরাহ করি। এই বিকল্পগুলির প্রতিটি অনন্য সুবিধা প্রদান করে এবং আপনার নির্দিষ্ট প্রয়োজনীয়তার ভিত্তিতে নির্বাচন করা যেতে পারে।

উচ্চ-ফ্রিকোয়েন্সির পিসিবি ডিজাইনে প্রতিবন্ধকতা নিয়ন্ত্রণ একটি গুরুত্বপূর্ণ বিষয় এবং আমরা আপনার পিসিবিগুলি আপনার নির্দিষ্ট প্রতিবন্ধকতা প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য এই পরিষেবাটি সরবরাহ করি।আমাদের অভিজ্ঞ প্রকৌশলীরা উন্নত সিমুলেশন সরঞ্জাম এবং উত্পাদন কৌশল ব্যবহার সঠিক প্রতিবন্ধকতা নিয়ন্ত্রণ অর্জন করতে.

আমরা ইলেকট্রনিক্স শিল্পে লিড টাইমের গুরুত্ব বুঝতে পারি, এবং আমাদের উচ্চ ফ্রিকোয়েন্সি পিসিবি উত্পাদন পরিষেবা দ্রুত টার্নআরাউন্ড সময় সরবরাহ করে।আমরা ৩-৫ দিনের মধ্যে প্রোটোটাইপ এবং ৭-১০ দিনের মধ্যে ভর উৎপাদন করতে পারি।, আপনার প্রকল্পের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে।

সামগ্রিকভাবে, আমাদের হাই ফ্রিকোয়েন্সি পিসিবি ম্যানুফ্যাকচারিং পরিষেবাটি এমন গ্রাহকদের জন্য নিখুঁত সমাধান যা তাদের আরএফ অ্যাপ্লিকেশনগুলির জন্য উচ্চ-গতির পিসিবি প্রয়োজন।ব্যাপক বিকল্প এবং দ্রুত টার্নআউন্ড সময় সঙ্গে, আমরা আপনাকে আপনার নির্দিষ্ট চাহিদা পূরণ করতে এবং আপনার পণ্যগুলির জন্য সর্বোচ্চ স্তরের পারফরম্যান্স অর্জনে সহায়তা করতে পারি।

বৈশিষ্ট্যঃ

• পণ্যের নাম: উচ্চ ফ্রিকোয়েন্সি পিসিবি উৎপাদন
• প্রতিবন্ধকতা নিয়ন্ত্রণঃ হ্যাঁ
• সিল্কক্রিন রঙঃ সাদা, কালো, হলুদ
• সারফেস ফিনিসঃ HASL, ENIG, ডুবানো সিলভার, OSP
• গুণমানের মানঃ আইপিসি ক্লাস ২, ক্লাস ৩
• তামার বেধ: 0.5-6.0oz

আমাদের হাই ফ্রিকোয়েন্সি পিসিবি ম্যানুফ্যাকচারিং প্রোডাক্ট মাইক্রোওয়েভ পিসিবি এবং হাই ফ্রিকোয়েন্সি ইলেকট্রনিক্স অ্যাপ্লিকেশনের জন্য নিখুঁত।এবং HASL সহ একাধিক পৃষ্ঠ সমাপ্তি বিকল্প, ENIG, Immersion Silver, এবং OSP, আপনি IPC ক্লাস 2 এবং ক্লাস 3 রেটিং সঙ্গে সর্বোচ্চ মানের মান নিশ্চিত করতে পারেন। তামার বেধ 0.5-6.0oz থেকে পরিবর্তিত হয়।

টেকনিক্যাল প্যারামিটারঃ

উচ্চ ফ্রিকোয়েন্সি পিসিবি ডিজাইন বিবেচনাঃ

1মধ্যম অভ্যন্তরীণ সমতলকে পাওয়ার এবং গ্রাউন্ড স্তর হিসাবে ব্যবহার করে ঢাল সরবরাহ করতে পারে, পরজীবী ইন্ডাক্ট্যান্স হ্রাস করতে পারে, সংকেত লাইনের দৈর্ঘ্য সংক্ষিপ্ত করতে পারে এবং সংকেতগুলির মধ্যে ক্রস হস্তক্ষেপকে হ্রাস করতে পারে।
2হাই ফ্রিকোয়েন্সি সিগন্যালের ট্রান্সমিশন এবং তাদের মধ্যে সংযোগ হ্রাস করার জন্য ওয়্যারিংটি 45 ডিগ্রি কোণে বাঁকানো উচিত।
3তারের দৈর্ঘ্য যত ছোট, তত ভাল, এবং দুটি তারের মধ্যে সমান্তরাল দূরত্ব যত ছোট, তত ভাল।
4যত কম গর্ত থাকবে, তত ভালো।
5সিগন্যালগুলির মধ্যে হস্তক্ষেপ হ্রাস করার জন্য ইন্টারলেয়ার ওয়্যারিংয়ের দিকটি উল্লম্ব হওয়া উচিত, উপরের স্তরটি অনুভূমিক এবং নীচের স্তরটি উল্লম্ব হওয়া উচিত।

6কপার যোগ করলে সিগন্যালের মধ্যে হস্তক্ষেপ কমবে।
7গুরুত্বপূর্ণ সিগন্যাল লাইনের গ্রাউন্ডিং সিগন্যালের বিরোধী হস্তক্ষেপ ক্ষমতা উল্লেখযোগ্যভাবে উন্নত করতে পারে।অন্যান্য সংকেতগুলির সাথে হস্তক্ষেপ করতে বাধা দেওয়ার জন্য হস্তক্ষেপ উত্সগুলির গ্রাউন্ডিংও ব্যবহার করা যেতে পারে.

অ্যাপ্লিকেশনঃ

এক্সএইচটি-এইচএফপিসিবি উচ্চ-ফ্রিকোয়েন্সি ইলেকট্রনিক্সের জন্য ডিজাইন করা হয়েছে, যেমন এয়ারস্পেস, টেলিযোগাযোগ এবং উপগ্রহ শিল্পে পাওয়া যায়।এর ন্যূনতম ট্র্যাক / স্পেস 4/4 মিলি এবং প্রতিবন্ধকতা নিয়ন্ত্রণ উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশন জন্য এটি একটি আদর্শ পছন্দ করে তোলে, নির্ভরযোগ্য সংকেত সংক্রমণ নিশ্চিত এবং সংকেত ক্ষতি কমাতে। একটি স্তর সংখ্যা 1-20 স্তর এবং বোর্ড বেধ 0.2-6.0mm সঙ্গে,XHT-HFPCB আপনার প্রকল্পের নির্দিষ্ট চাহিদা ফিট করতে কাস্টমাইজ করা যাবে.

এর প্রযুক্তিগত স্পেসিফিকেশন ছাড়াও, এক্সএইচটি-এইচএফপিসিবি আপনার পছন্দসই স্পেসিফিকেশনগুলিতে আপনার বোর্ডটি কাস্টমাইজ করতে সহায়তা করার জন্য সাদা, কালো এবং হলুদ সহ সিল্কস্ক্রিন রঙের একটি পরিসীমাও সরবরাহ করে।কম MOQ এবং 100000pcs / দিন সরবরাহ ক্ষমতা সঙ্গে, এক্সএইচটি-এইচএফপিসিবি আপনার উচ্চ-ফ্রিকোয়েন্সি পিসিবি প্রয়োজনের জন্য একটি নমনীয় এবং বহুমুখী বিকল্প।

আপনি একটি উপগ্রহ যোগাযোগ সিস্টেম, একটি রাডার সিস্টেম, বা অন্য উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশন জন্য একটি উচ্চ ফ্রিকোয়েন্সি PCB প্রয়োজন কিনা, XHT-HFPCB আদর্শ পছন্দ।মাত্র ৫-৮ দিনের ডেলিভারি সময় এবং টি/টি সহ পেমেন্টের সময়, ওয়েস্টার্ন ইউনিয়ন, এবং মনিগ্রাম, এক্সএইচটি-এইচএফপিসিবি আপনার উচ্চ ফ্রিকোয়েন্সি ইলেকট্রনিক্স প্রয়োজনের জন্য একটি সুবিধাজনক এবং নির্ভরযোগ্য বিকল্প।

কাস্টমাইজেশনঃ

আমাদের হাই ফ্রিকোয়েন্সি পিসিবিগুলি মাইক্রোওয়েভ পিসিবি অ্যাপ্লিকেশনগুলির জন্য নিখুঁত। আমরা চীনে অবস্থিত এবং আইএসও, আইএটিএফ 16949 এবং রোএসএইচ-তে শংসাপত্র পেয়েছি।আমাদের কম ন্যূনতম অর্ডার পরিমাণ আছে এবং সরবরাহ ক্ষমতা 100000pcs / দিন. আমাদের ডেলিভারি সময় 5-8 দিন এবং আমরা T / T, ওয়েস্টার্ন ইউনিয়ন, এবং মানিগ্রাম পেমেন্ট শর্তাবলী গ্রহণ।

সহায়তা ও সেবা:

আমাদের হাই ফ্রিকোয়েন্সি পিসিবি ম্যানুফ্যাকচারিং পণ্যটি সর্বোত্তম কর্মক্ষমতা এবং সন্তুষ্টি নিশ্চিত করার জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা দ্বারা সমর্থিত।আমাদের বিশেষজ্ঞদের দল পণ্য ব্যবহারের সময় উদ্ভূত হতে পারে যে কোন প্রযুক্তিগত প্রশ্ন বা সমস্যা সাহায্য করার জন্য উপলব্ধ. আমরা পণ্যটি দক্ষতার সাথে এবং কার্যকরভাবে কাজ করছে তা নিশ্চিত করার জন্য ইনস্টলেশন, প্রশিক্ষণ এবং রক্ষণাবেক্ষণ সহ বিভিন্ন পরিষেবা সরবরাহ করি।আমাদের লক্ষ্য হল আমাদের গ্রাহকদের সর্বোত্তম সম্ভাব্য অভিজ্ঞতা এবং আমাদের উচ্চ ফ্রিকোয়েন্সি PCB উত্পাদন পণ্য থেকে সর্বোচ্চ মান প্রদান করা.
