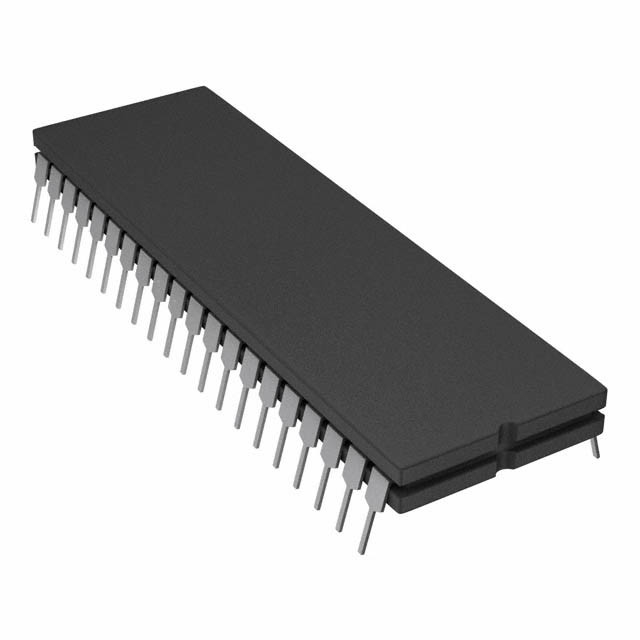

ইলেকট্রনিক উপাদান উচ্চ-কার্যকারিতা CPLD ATF2500C-20GM প্রোগ্রামযোগ্য লজিক ডিভাইস
-
বিশেষভাবে তুলে ধরা
ATF2500C-20GM সিপিএলডি
,ইলেকট্রনিক উপাদান CPLD
,প্রোগ্রামযোগ্য লজিক ডিভাইস সিপিএলডি
-
ভোল্টেজ সরবরাহ - অভ্যন্তরীণ4.5V ~ 5.5V
-
ম্যাক্রোসেলের সংখ্যা24
-
I/O এর সংখ্যা24
-
প্যাকেজ / কেস40-CDIP (0.600", 15.24mm)
-
উৎপত্তি স্থলমার্কিন যুক্তরাষ্ট্র
-
পরিচিতিমুলক নামMicrochip Technology
-
সাক্ষ্যদানISO13485,ISO14001,ISO9001,ISO45001,IATF16949,RoHS,UL,ESD and other international standard certifications.
-
মডেল নম্বারATF2500C-20GM
-
ন্যূনতম চাহিদার পরিমাণ1
-
মূল্যUSD6-8/pcs
-
প্যাকেজিং বিবরণ100% আসল এবং নতুন গ্যারান্টি
-
ডেলিভারি সময়৫-৮ দিন
-
পরিশোধের শর্তL/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
-
যোগানের ক্ষমতা৫০০০ পিসি
ইলেকট্রনিক উপাদান উচ্চ-কার্যকারিতা CPLD ATF2500C-20GM প্রোগ্রামযোগ্য লজিক ডিভাইস
ATF2500C হল 44-পিনের সারফেস মাউন্ট প্যাকেজে পাওয়া সর্বোচ্চ ঘনত্বের PLD। এর সম্পূর্ণরূপে সংযুক্ত লজিকাল অ্যারে এবং নমনীয় ম্যাক্রোসেল কাঠামোর সাথে,উচ্চ গেট ব্যবহার সহজেই অর্জনযোগ্যATF2500C একটি উচ্চ-কার্যকারিতা CMOS (বৈদ্যুতিকভাবে মুছে ফেলা) প্রোগ্রামযোগ্য লজিক ডিভাইস (PLD) যা Atmel এর প্রমাণিত বৈদ্যুতিকভাবে মুছে ফেলা প্রযুক্তি ব্যবহার করে।এই PLD এখন সম্পূর্ণরূপে সবুজ বা LHF প্যাকেজগুলিতে পাওয়া যায় (লিড এবং হ্যালোইড মুক্ত).
ATF2500C একটি একক ইউনিভার্সাল অ্যারে চারপাশে সংগঠিত হয়। সমস্ত পিন এবং ফিডব্যাক পদগুলি সর্বদা প্রতিটি ম্যাক্রোসেলের জন্য উপলব্ধ। 38 লজিকাল পিনগুলির মধ্যে প্রতিটি অ্যারে ইনপুট, যা একটি ম্যাক্রোসেলের সাথে সম্পর্কিত।যেমন প্রতিটি ফ্লিপ-ফ্লপ আউটপুট হয়.
ATF2500C-তে, প্রতিটি যোগফলের শর্তে চারটি পণ্য পদ প্রবেশ করা হয়।প্রতিটি ম্যাক্রোসেলের তিনটি সমষ্টি পদকে একত্রিত করা যেতে পারে যাতে পারফরম্যান্স জরিমানা ছাড়াই প্রতি সমষ্টি পদের জন্য 12 টি পর্যন্ত পণ্য পদ প্রদান করা যায়. প্রতিটি ফ্লিপ-ফ্লপ পৃথকভাবে D- বা T- টাইপ হতে নির্বাচনযোগ্য, আরও যৌক্তিক কম্প্যাক্ট প্রদান করে।24 এর ফ্লিপ-ফ্লপগুলি লজিক অ্যারেতে অভ্যন্তরীণ সংমিশ্রণ প্রতিক্রিয়া প্রদানের জন্য বাইপাস করা যেতে পারে.
পণ্যের শর্তাবলী প্রতিটি ফ্লিপ-ফ্লপের জন্য পৃথক ঘড়ি এবং অ্যাসিনক্রোন রিসেট সরবরাহ করে। ফ্লিপ-ফ্লপগুলি সরাসরি ইনপুট পিন ক্লকিংয়ের জন্য পৃথকভাবে কনফিগার করা যেতে পারে।প্রতিটি আউটপুট নিজস্ব সক্ষম পণ্য শব্দ আছে. আটটি সিঙ্ক্রোনস প্রিসেট পণ্যের শর্তাদি চার বা আটটি ফ্লিপ-ফ্লপগুলির স্থানীয় গোষ্ঠীগুলিকে পরিবেশন করে। পরীক্ষা সহজ করার জন্য রেজিস্টার প্রিলোড ফাংশন সরবরাহ করা হয়।সব রেজিস্টার স্বয়ংক্রিয়ভাবে পুনরায় সেট করা হবে পাওয়ার-আপ.
বৈশিষ্ট্য
• উচ্চ-কার্যকারিতা, উচ্চ-ঘনত্ব, বৈদ্যুতিকভাবে মুছে ফেলা প্রোগ্রামযোগ্য লজিক ডিভাইস
• 416 পণ্য শর্তাবলী সঙ্গে সম্পূর্ণরূপে সংযুক্ত লজিক অ্যারে
• 15 এনএস সর্বোচ্চ পিন-টু-পিন বিলম্ব 5 ভোল্ট অপারেশন জন্য
• 24 নমনীয় আউটপুট ম্যাক্রোসেল
৪৮টি ফ্লিপ-ফ্লপ ম্যাক্রোসেল প্রতি ২টি
৭২টি সংক্ষিপ্ত বিবরণ
সমস্ত ফ্লিপ-ফ্লপ, আই/ও পিন স্বাধীনভাবে ফিড ইন
• ডি বা টি টাইপ ফ্লিপ-ফ্লপ
• প্রোডাক্ট টার্ম বা সরাসরি ইনপুট পিন ক্লকিং
• নিবন্ধিত বা সমন্বিত অভ্যন্তরীণ প্রতিক্রিয়া
• ATV2500B/BQ এবং ATV2500H সফটওয়্যারের সাথে পিছনে সামঞ্জস্যপূর্ণ
• উন্নত বৈদ্যুতিকভাবে মুছে ফেলার প্রযুক্তি
পুনরায় প্রোগ্রামযোগ্য
১০০% পরীক্ষিত
• ৪৪ টি লিডের সারফেস মাউন্ট প্যাকেজ এবং ৪০ পিনের ডিআইপি প্যাকেজ
• নমনীয় নকশাঃ একসাথে 48 টি কবরযুক্ত ফ্লিপ-ফ্লপ এবং 24 টি সংমিশ্রণ আউটপুট
• ৮ টি সিঙ্ক্রোন পণ্য শর্তাবলী
• ম্যাক্রোসেল প্রতি স্বতন্ত্র অ্যাসিনক্রোন রিসেট
• ম্যাক্রোসেল প্রতি OE নিয়ন্ত্রণ
• কার্যকারিতা ATV2500B/BQ এবং ATV2500H এর সমতুল্য
• 2000 ভোল্ট ইএসডি সুরক্ষা
• কোড সুরক্ষার জন্য সিকিউরিটি ফিউজ বৈশিষ্ট্য
• বাণিজ্যিক, শিল্প এবং সামরিক তাপমাত্রা পরিসীমা উপলব্ধ
• ১০ বছরের ডেটা সংরক্ষণ
• পিন রক্ষক বিকল্প
• 200 এমএ লক-আপ অনাক্রম্যতা
• সবুজ প্যাকেজ বিকল্পগুলি (পিবি/হ্যালাইড-মুক্ত/ RoHS সম্মত) উপলব্ধ
| পিন নাম | ফাংশন |
| IN | লজিক ইনপুট |
| CLK/IN | পিন ঘড়ি এবং ইনপুট |
| I/O | দুই দিকের বাফার |
| I/O 0,2,4... | এমনকি I/O বাফার |
| I/O ১,3,5... | অদ্ভুত I/O বাফার |
| জিএনডি | মাটি |
| ভিসিসি | +5V সরবরাহ |
ATF2500C পরিবারের অনেক উন্নত বৈশিষ্ট্য ব্যবহার করে
ATF2500Cs উন্নত নমনীয়তা অন্যান্য PLDs এর তুলনায় 44 টি লিডের মধ্যে আরও ব্যবহারযোগ্য গেট প্যাক করে। ATF2500Cs এর কিছু মূল বৈশিষ্ট্য হলঃ
• সম্পূর্ণরূপে সংযুক্ত লজিক অ্যারে প্রতিটি অ্যারে ইনপুট সর্বদা প্রতিটি পণ্য পদের জন্য উপলব্ধ।
• নির্বাচনযোগ্য ডি- এবং টি-টাইপ রেজিস্টার প্রতিটি ATF2500C ফ্লিপ-ফ্লপ পৃথকভাবে হতে পারে
ডি- বা টি-টাইপ হিসাবে কনফিগার করা হয়। টি-টাইপ কনফিগারেশন ব্যবহার করে, জেকে এবং এসআর ফ্লিপ-ফ্লপগুলিও সহজেই তৈরি করা যায়। এই বিকল্পগুলি আরও দক্ষ পণ্যের শব্দ ব্যবহারের অনুমতি দেয়।
• কবরযুক্ত সংমিশ্রণ ফিডব্যাক প্রতিটি ম্যাক্রোসেলের Q2 রেজিস্টারকে সরাসরি লজিক অ্যারেতে তার ইনপুট (D/T2) ফিড করার জন্য বাইপাস করা যেতে পারে।এটি মূল্যবান পিন সম্পদ ব্যবহার না করেই আরও লজিক সম্প্রসারণ ক্ষমতা প্রদান করে.
• নির্বাচনযোগ্য সিঙ্ক্রোনাস/অসিঙ্ক্রোনাস ক্লকিং ∙ প্রতিটি ATF2500Cs ফ্লিপ-ফ্লপ একটি ডেডিকেটেড ক্লক পণ্য শব্দ আছে। এটি সমস্ত রেজিস্টার একই ঘড়ি ব্যবহার করার সীমাবদ্ধতা অপসারণ করে।কবরস্থ রাজ্য মেশিন, কাউন্টার এবং রেজিস্টার সব এক ডিভাইসে সহাবস্থান করতে পারেন যখন
পৃথক ফ্লিপ-ফ্লপ ঘড়ি উত্স নির্বাচন আরও এক নকশা মধ্যে উচ্চতর কর্মক্ষমতা পিন ঘড়ি এবং নমনীয় পণ্য মেয়াদ ঘড়ি মিশ্রিত করতে পারবেন।
• মোট ৪৮টি রেজিস্টার ∙ ATF2500C ম্যাক্রোসেল প্রতি দুটি ফ্লিপ-ফ্লপ প্রদান করে ∙ মোট ৪৮টি ∙ প্রতিটি রেজিস্টারের নিজস্ব ঘড়ি এবং রিসেট টার্ম রয়েছে, সেইসাথে এর নিজস্ব সমষ্টি টার্ম রয়েছে।
• স্বতন্ত্র I/O পিন এবং ফিডব্যাক পাথ ️ ATF2500C এর প্রতিটি I/O পিনের একটি ডেডিকেটেড ইনপুট পাথ রয়েছে। ৪৮টি রেজিস্টারের প্রত্যেকটির নিজস্ব ফিডব্যাক টার্ম রয়েছে। এই বৈশিষ্ট্যগুলি,প্রতিটি I/O's আউটপুট সক্ষম করার জন্য পৃথক পণ্য পদ সঙ্গে মিলিত, সত্যিকারের দ্বি-দিকনির্দেশক I/O নকশা সহজতর করে।
• সংমিশ্রণযোগ্য সমষ্টি পদ ¢ প্রতিটি আউটপুট ম্যাক্রোসেলের তিনটি সমষ্টি পদকে একক পদ হিসাবে একত্রিত করা যেতে পারে। এটি গতির শাস্তি ছাড়াই প্রতি সমষ্টি পদের জন্য 12 টি পর্যন্ত পণ্য পদ সরবরাহ করে।
• প্রোগ্রামেবল পিন-কিপার সার্কিটগুলি ️ এই দুর্বল ফিডব্যাক লকগুলি বাস ইন্টারফেসিং অ্যাপ্লিকেশনগুলির জন্য দরকারী। পিন-কিপারগুলি সক্ষম হলে ভাসমান পিনগুলি একটি পরিচিত অবস্থায় সেট করা যেতে পারে।
• ব্যবহারকারী সারি (৬৪ বিট)
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
